În calitate de furnizor de ventilatoare DC Brushless, întâlnesc adesea clienți care sunt interesați să înțeleagă cum să măsoare debitul de aer al acestor ventilatoare. Măsurarea debitului de aer este crucială, deoarece ajută la determinarea performanței și adecvarea ventilatorului pentru aplicații specifice. În această postare pe blog, voi împărtăși câteva metode comune pentru măsurarea debitului de aer al unui ventilator DC Brushless.
De ce să măsori debitul de aer?
Înainte de a aborda metodele de măsurare, este important să înțelegeți de ce măsurarea debitului de aer este semnificativă. Debitul de aer, măsurat de obicei în picioare cubi pe minut (CFM) sau metri cubi pe oră (m³/h), indică cât de mult aer poate mișca un ventilator într-un interval de timp dat. Acest parametru este esențial pentru diverse aplicații, cum ar fi răcirea dispozitivelor electronice, ventilația în clădiri și procesele industriale. Un debit mai mare de aer înseamnă, în general, o eficiență mai bună a răcirii sau a ventilației.
Metode de măsurare a debitului de aer
1. Metoda anemometrului
Una dintre cele mai simple și mai frecvent utilizate metode pentru măsurarea debitului de aer este utilizarea unui anemometru. Un anemometru este un dispozitiv care măsoară viteza aerului. Pentru a măsura debitul de aer al unui ventilator DC Brushless folosind un anemometru, urmați acești pași:

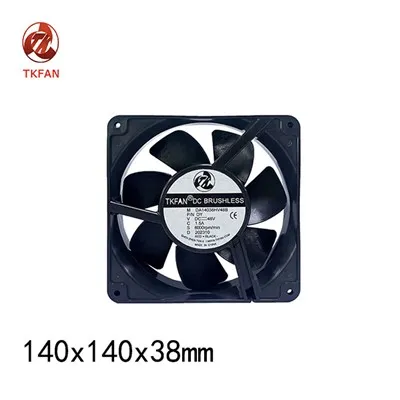

- Poziționați ventilatorul: Așezați ventilatorul DC fără perii într-o poziție stabilă, asigurându-vă că funcționează în condiții normale. De exemplu, dacă este unVentilator de răcire fără perii de 12 V CC, asigurați-vă că este conectat la o sursă de alimentare de 12 V.
- Determinați zona secțiunii transversale: Măsurați aria secțiunii transversale a ieșirii ventilatorului. Pentru un ventilator circular, aria (A=\pi r^{2}), unde (r) este raza ieșirii ventilatorului. Pentru un ventilator dreptunghiular, aria (A = l\times w), unde (l) este lungimea și (w) este lățimea.
- Măsurați viteza aerului: Folosiți anemometrul pentru a măsura viteza aerului în mai multe puncte de la ieșirea ventilatorului. Se recomandă să faceți măsurători în puncte uniform distanțate pentru a obține o medie precisă. Pentru un mic fan ca unVentilator DC fără perii de 30 mm, puteți lua 3 - 5 măsurători, în timp ce pentru un ventilator mai mare, cum ar fi aVentilator DC de 60 mm, este posibil să aveți nevoie de 5 - 10 măsurători.
- Calculați debitul de aer: După ce aveți viteza medie a aerului (v) (în picioare pe minut sau metri pe secundă) și aria secțiunii transversale (A) (în picioare pătrate sau metri pătrați), puteți calcula debitul de aer (Q) folosind formula (Q = v\times A).
2. Metoda tubului Pitot
Metoda tubului Pitot este un alt mod precis de a măsura debitul de aer. Un tub Pitot este un dispozitiv care măsoară presiunea totală și presiunea statică a fluxului de aer. Diferența dintre presiunea totală și presiunea statică se numește presiune dinamică, care este legată de viteza aerului. Iată cum să utilizați un tub Pitot pentru a măsura debitul de aer al unui ventilator DC Brushless:
- Instalați tubul Pitot: Introduceți tubul Pitot în fluxul de aer de la ieșirea ventilatorului. Asigurați-vă că tubul Pitot este aliniat corespunzător cu direcția fluxului de aer.
- Măsurați presiunile: Folosiți un manometru diferențial pentru a măsura presiunea dinamică (\Delta P) dintre presiunea totală și presiunea statică.
- Calculați viteza aerului: Viteza aerului (v) poate fi calculată folosind formula (v=\sqrt{\frac{2\Delta P}{\rho}}), unde (\rho) este densitatea aerului. Densitatea aerului în condiții standard (temperatura de 20°C și presiunea de 1 atm) este de aproximativ (\rho = 1,204\ kg/m^{3}).
- Determinați debitul de aer: Similar cu metoda anemometrului, calculați aria secțiunii transversale (A) a ieșirii ventilatorului și apoi utilizați formula (Q = v\times A) pentru a calcula debitul de aer.
3. Metoda Flow Hood
O hotă de flux este un dispozitiv care închide orificiul de evacuare a ventilatorului și măsoară direct debitul de aer. Această metodă este deosebit de utilă pentru măsurarea debitului de aer al ventilatoarelor din sistemele de ventilație. Iată cum să utilizați o hotă de curgere:
- Poziționați hota de curgere: Așezați hota de curgere peste orificiul de evacuare a ventilatorului, asigurând o etanșare etanșă pentru a preveni scurgerile de aer.
- Luați măsurarea: Hota va afișa direct debitul de aer. Unele hote pot necesita calibrare înainte de utilizare pentru a asigura măsurători precise.
Factori care afectează măsurarea debitului de aer
Când se măsoară debitul de aer al unui ventilator DC Brushless, există mai mulți factori care pot afecta precizia măsurării:
- Densitatea aerului: După cum sa menționat mai devreme, densitatea aerului afectează calculul debitului de aer. Schimbările de temperatură, presiune și umiditate pot provoca variații ale densității aerului. De exemplu, la temperaturi mai ridicate, densitatea aerului scade, ceea ce poate duce la un debit de aer calculat mai mic dacă nu este luat în considerare.
- Turbulența aerului: Turbulența în fluxul de aer poate cauza măsurători inexacte. Pentru a minimiza turbulențele, asigurați-vă că ventilatorul este instalat într-un loc cu o cale de aer netedă și evitați orice obstacol în apropierea admisiei sau ieșirii ventilatorului.
- Locația de măsurare: Locația în care este măsurat debitul de aer poate afecta și rezultatele. Se recomandă măsurarea debitului de aer într-un punct în care fluxul de aer este complet dezvoltat și uniform.
Importanța măsurării precise a debitului de aer pentru clienții noștri
În calitate de furnizor de ventilatoare DC Brushless, înțelegem importanța măsurării precise a debitului de aer pentru clienții noștri. Fie că folosesc ventilatoarele noastre pentru răcirea componentelor electronice sau pentru ventilarea unei clădiri, cunoașterea debitului exact de aer îi ajută să ia decizii informate cu privire la performanța și adecvarea ventilatorului pentru aplicațiile lor. De exemplu, dacă un client trebuie să răcească un dispozitiv electronic de mare putere, trebuie să aleagă un ventilator cu un debit de aer suficient pentru a asigura o răcire adecvată.
Concluzie
Măsurarea debitului de aer al unui ventilator DC Brushless este un proces important care ajută la evaluarea performanței ventilatorului. Există mai multe metode disponibile, inclusiv metoda anemometrului, metoda tubului Pitot și metoda hotei de curgere. Fiecare metodă are propriile avantaje și dezavantaje, iar alegerea metodei depinde de cerințele specifice și de echipamentele disponibile.
Dacă sunteți interesat să achiziționați ventilatoarele noastre DC Brushless sau aveți întrebări despre măsurarea debitului de aer, vă rugăm să nu ezitați să ne contactați pentru discuții și negocieri suplimentare. Ne angajăm să oferim produse de înaltă calitate și asistență tehnică profesională pentru a vă satisface nevoile.
Referințe
- Manual ASHRAE - Fundamente. Societatea Americană a Inginerilor de Încălzire, Refrigerare și Aer Condiționat (ASHRAE).
- „Mecanica fluidelor” de Frank M. White.
